投入式液位变送器
产品简介
/ product introduction
投入式液位变送器由扩散硅压阻式压力传感器作为测量元件，把与液体深度成正比的液体静压力准确测量出来，并经过信号调理电路转换成标准（电流或电压）信号输出，建立起输出信号与液体深度的线性对应关系，实现对液体深度的测量。产品精度高、体积小，直接投入液体中，即可测量出变送器末端到液面的液体高度，使用方便。适用于石油、化工、电厂、城市供水、水文勘探领域的液位测量与控制。
投入式液位变送器采用进口传感器芯片，经过精密温度补偿，并增加了变松电路，使变送器具有4-20mA标准信号输出，可直接与A/D采集系统连接；变送器电路部分选用优质进口元器件，具有反向极性保护，并采用旁路电容滤波和屏蔽措施，使变送器具有防电磁/射频干扰功能；可选的现场显示方式使观察更方便于工作。
产品特点
/ product characteristic
●稳定性好，精度高；
●橡胶圈防水密封；
●橡胶圈防水密封；
●多种结构尺寸，最小φ19mm；
●防结露；
●内置微型信号处理电路，可进行远程传输；
●固态结构，无可动部件，高可靠性，使用寿命长从水、油到粘度较大的糊状都可以进行高精度测量，不受被测介质起泡、沉积、电气特性的影响宽范围的温度补偿。
●可直接投入到被测介质中，安装使用相当方便；
●具有电源反相极性保护及过载限流保护；
技术参数
/ technical parameters| 量程 | 0～0.5m至0～350m内各量程 |
| 精度 | 0.5%FS(标准型); 0.2%FS; 1.0%FS |
| 压力过载 | 200% |
| 防护等级 | IP65 |
| 供电电源 | 24VDC(15～36VDC) |
| 输出 | 4～20mA，1～5V |
| 温度漂移 | -10℃～50℃ <0.5%FS ；-20℃～85℃ <1.0%FS |
| 绝缘电阻 | 500VDC时>100MΩ |
| 抗电磁/射频干扰 | 30V/m,10KHz至500MHz |
| 长期稳定性 | <0.2%FS/年 |
| 补偿温度 | 0℃～50℃ |
| 工作温度 | 0℃～70℃ |
| 存储温度 | -40～100℃ |
| 抗冲击/振动 | 100g,10ms/10g,10～2000Hz |
| 传压膜片材料 | 316不锈钢 |
| 探头壳体材料 | 1Cr18Ni9Ti |
| 电缆护套材料 | 聚乙烯或聚酰胺 |
| 密封材料 | 丁腈橡胶 |
| 测量介质 | 与以上村料兼容的液体介质 |
| 接线盒外壳材料 | 铸铝，表面喷塑 |
| 防爆 |
Ex IaII CT6(无显示型) Ex IaII BT4(C,B型) |

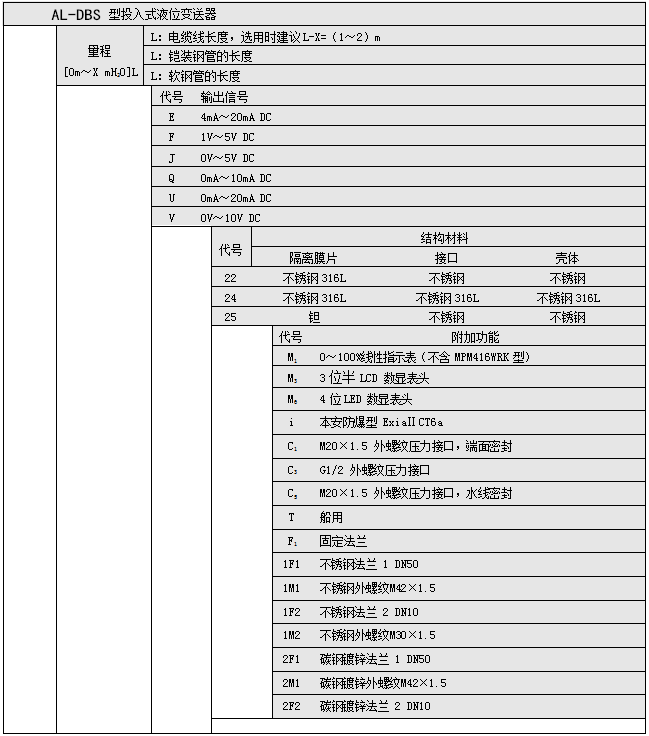

产品选型
/ product selection
二、投入式液位变送器安装与接线
1、安装
●一般要求：当测量一般介质时（如：水、轻质油），应使用节流型。当测量粘稠、易阻塞、易结晶介质时，应选用防阻塞型；
●变送器所配电缆长度，除用户特殊说明外，一般比测量范围长2米；
●变送器直接投入到容器中，即可正常工作。
2、外形尺寸
3、接线方式
●变送器的端子位于中继箱内，电缆线从中继箱的引线口接人。中 间两端子为24V DC输入端，两边的两端子为显示表头接线端子；
●零点和量程调正：零点和量程调正电位器位于中继箱内。校正时 打开中继箱盖，即可进行调正，左边的(Z)是调零点电位器，右边的(R) 是调量程电位器。
